| 加工定制：是 | 品牌：华林 | 型号：FQW25-10 |
| 别名：潜水泵 | 用途：排污水 | 规格：流量15 |
★产品使用环境条件：
a) 周围空气中含有瓦斯和煤尘；
b)气压为（0.4-0.7）MPa；
c)水的pH值在4~10的范围内；
d)水中含固体杂质的体积比过2% ；
e)水的密度不过1.1*103kg/m3
f)工作环境温度（5~40）℃
★产品结构与工作原理：

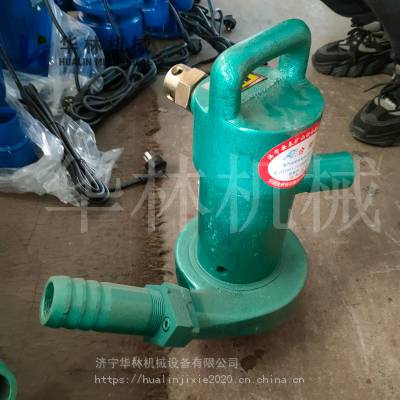

矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
水泵型号 | 额定流量 | 额定杨程 | 工作气压 | 耗气量 | 质量 | 外形尺寸 |
FQW15-16 | 15 | 16 | 0.5 | 3.5~4.5 | 18 | 302×233×347 |
FQW10-19 | 10 | 19 | 0.5 | 3.5~4.5 | 17 | 302×233×347 |
FQW 8-20 | 8 | 20 | 0.5 | 3.5~4.5 | 17 | 302×233×347 |
FQW25-10 | 25 | 10 | 0.5 | 3.5~4.5 | 18 | 302×233×347 |
