| 加工定制：是 | 货号：001 | 型号：NQG-9 |
| 品牌：华林 | 规格：6.5KW | 是否跨境货源：否 |

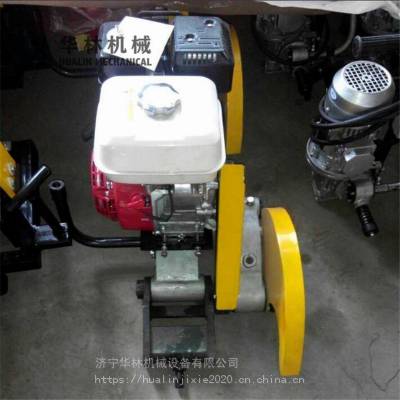

NQG系列钢筋锯轨机工作原理：依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕
着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接
触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。
1、主运动：由发动机经离合器、驱动V带传动使主轴（薄片砂轮）回转。
2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。
切割臂主轴薄片砂轮回转面在摆臂（卡轨机构）中心平面旁侧，并悬臂较长，因此锯片可切到钢轨
底。
NQG系列内燃钢轨锯轨机基本结构：
1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。
2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。
3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松
夹紧螺杆，切轨机不发生倾斜。
4、内燃机座为分体式铸造铝合金，减轻重量。
5、走行机构增设辅助轮，在地面推行时平稳
型号：NQG-9
参数
1、内燃机功率：6.5KW
2、切割线速度：Vmax=63m/s
3、砂轮片直径：Φ400×Φ32×4
4、断面精度：
a)垂直度公差：≤0.5mm
b)平面度公差：≤0.35mm
c) 切断面平整光洁，无发蓝
5、主机采用铝合金，夹具采有合金构钢
6、整机重量52KG
